• 低摩擦・低メカロス・軽量で長ストロークの制作が可能
• 高精度、高剛性
• 偏荷重に極めて強い
• シリンダーロッド（リニアガイド）に高荷重を加えることが可能
• ピストン部はボールブッシュを使用したリニアガイドと一体型

• ウェブ搬送ラインのダンサー制御用
• 巻取装置のタッチロール用
• ショックアブソーバー

• 使用圧力範囲　　　0.01〜0.3MPa
• 使用気体　　　　　清浄空気
• 使用温度／湿度　　20〜25℃ 50%RH↓
• 給油／水分　　　　不可
• 初動圧力　　　　　0.2kPa（LGAC-40-100の場合）
• 動作圧力　　　　　1kPa（LGAC-40-100の場合）

シリンダー径：φ21〜60mm（標準）φ60以上も製作可（特注品）

ストローク　：50mmピッチ

内筒材質　　：SUJ-2（硬質クロム）

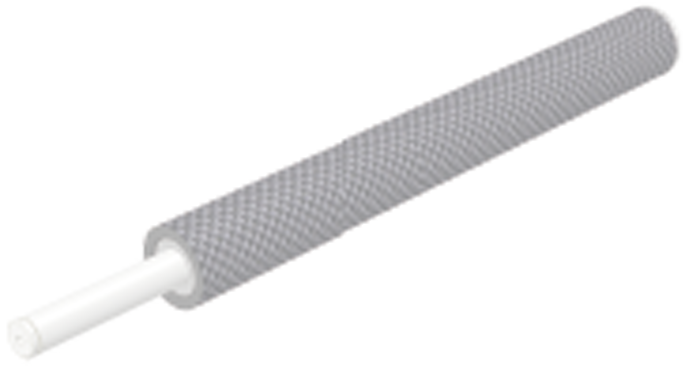

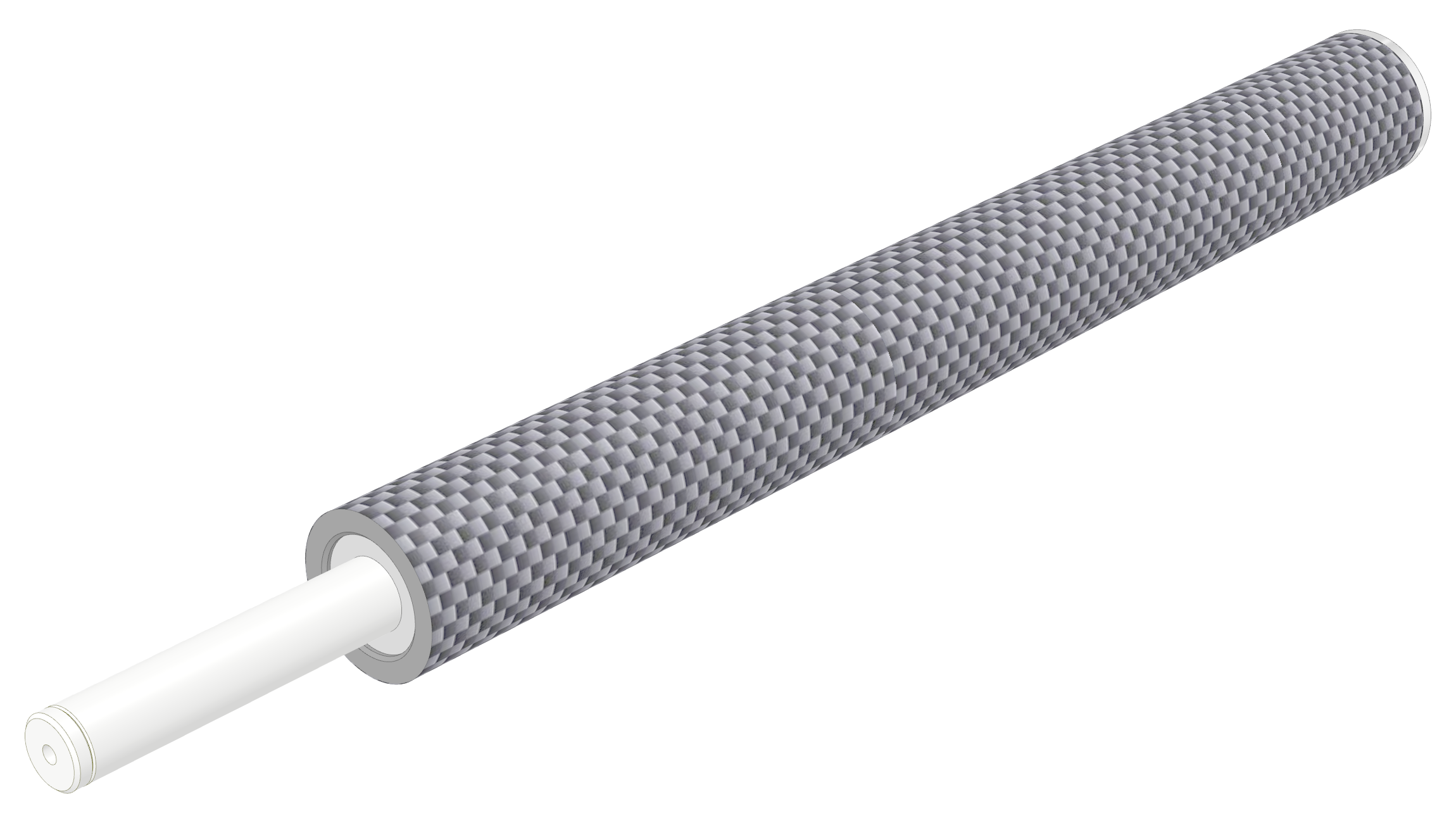

外筒材質　　：CFRP（強化炭素繊維パイプ）

F=Ap

F： 推力 (N)

A：ピストン受圧面積(mm) =π/4×D₂

D：シリンダー内径／ボア径(mm)

p：作動圧力(MPa)

• 使用時は垂直、水平どちらでも取付け可能です。
• 特殊な場合を除いて並列使用はしないでください。
